Puntalı ve Puntasız Silindirik Taşlama Tezgahları

Hidrolik Üniversal Puntalı Silindirik Taşlama Tezgahları - UCG Serisi Hidrolik Üniversal Puntalı Silindirik Taşlama Tezgahları - HUCG Serisi Puntasız Silindirik Taşlama Tezgahı

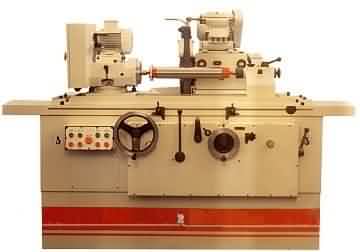

Hidrolik Puntalı Silindirik Taşlama Tezgahları - UCG Serisi

- Silindirik taşlama tezgah yatağı: İnce taneli demir dökümden imal edilmiştir, çok pervazlıdır.
- Silindirik taşlama tezgahın bağlama kafası: Mili, EN-24 nikel krom çeliğinden imla edilmiştir, sertleştirilmiştir ve taşlanmıştır. Bronz yataklıdır
- Silindirik taşlama tezgahın taşlama kafası: Mili, EN-24 nikel krom çeliğinden imla edilmiştir, sertleştirilmiştir ve taşlanmıştır. Beyaz metal yataklıdır
- Silindirik taşlama tezgah hidrolik sistemi: Vickers veya Yuken pompası, yağ tankı, boru tesisatı vs. oluşmaktadır. Ekipmanın tümü makina gövdesinin içersinde bulunmaktadır. Hidrolik silindir çeliktendir ve honlanmıştır.
- Silindirik taşlama tezgahın iç taşlama tertibatı: Silindirik ve konik deliklerinin taşlanabildiği iç taşlama mili EN-36 malzemesindendir ve taşlanmıştır. Fiber kafesli rulmanlar ile yataklanmıştır. Mil, ayrı bir motor ile tahrik edilmektedir. Menteşeli iç taşlama tertibatı taşlama kafasında bulunmaktadır ve çevrilerek çalışma konumuna getirilmektedir.
- Silindirik taşlama tezgahın punta başı: Yaylı punta başı masa üzerinde bağlama kafasına kadar yumuşakça hareket etmektedir. T oluğuna tespit edilmektedir.
- Silindirik taşlama tezgahın soğutma tertibatı: Soğutma sıvısı elektrik pompası ile bolca beslenmektedir. Sistemin 50 litrelik soğutma sıvısı deposu bulunmaktadır.

Hidrolik Puntalı Silindirik Taşlama Tezgahların Teknik Veriler:

Hidrolik Puntalı Silindirik Taşlama Tezgah Modelleri UCG-200 UCG-254L UCG-254H
Azami çap (mm) 200 254 254
Puntalar arası azami mesafe (mm) 450 / 600 500 / 625 / 750 1000 / 1250 / 1500
Punta yüksekliği (mm) 100 127 127
Masa hızı (kademesiz ayarlanabilmekte) asgari / azami (mm/dak) 400 / 5000 400 / 5000 400 / 4000
Taşlama kafası ve taş besleme ayarı
Taşlama taşı (dış çap x genişlik x delik çapı) (mm) 300x25x75 350x40x127 350x40x127
Masanın sol taraftan dönüşünde taşın otomatik besleme miktarı
(iki masa hareketi sonrası besleme) (mm)
0.01 / 0.02 0.01 / 0.02 0.01 / 0.02
Taşın devir hızı (d/d) 1750 1600 - 2090 1600 - 2090
Bağlama kafası
Devir hızı (d/d) 80 - 150 - 270 60 - 120 - 212 - 380 60 - 120 - 212 - 380
Milin Mors koniği MK 3 MK 4 MK 4
Bağlama kafasının çevirme açısı 90 derece 90 derece 90 derece
Punta başının Mors koniği MK 2 MK 3 MK 3
İç taşlama
Mil çapı (mm) 60 60 60
İçi boş milin azami uzunluğu (mm) 70 70 70
İçi boş milin azami çapı (mm) 18 18 18
Taşlanabilen asgari / azami delik çapı (mm) 16 / 60 16 / 60 16 / 60
Taşlama taşının asgari / azami çapı (mm) 15 / 40 15 / 40 15 / 40
Devir hızı (d/d) 18000 18000 18000
Elektrik motorlar (kW)
Taşlama kafası motoru 1.5 3.7 3.7
Bağlama kafası motoru 0.37 0.74 0.74
İç taşlama motoru 0.74 0.74 0.74
Hidrolik pompa motoru 0.74 0.74 0.74
Soğutma sıvısı pompa motoru 0.11 0.11 0.11
Ürün Kodu 257158 257162 257166 257170 257174 257178 257182 257184
  Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın

Hidrolik puntalı silindirik taşlama tezgahların diğer teknik veriler:

Model Masanın azami dönme açısı (derece) Net ağırlık (kg) Dış ölçüler (m)
UCG-200 / 450 -2 ile +7 arası 1250 2.0 x 1.4 x 1.6
UCG-200 / 600 -2 ile +6 arası 1500 2.0 x 1.4 x 1.6
UCG-254L / 500 -2 ile +7 arası 2000 2.0 x 1.4 x 1.6
UCG-254L / 625 -2 ile +6 arası 2250 2.0 x 1.4 x 1.6
UCG-254L / 750 -2 ile +6 arası 2500 2.6 x 1.4 x 1.7
UCG-254H / 1000 -2 ile +6 arası 3000 3.1 x 1.4 x 1.7
UCG-254H / 1250 -2 ile +5 arası 3100 3.2 x 1.4 x 1.7
UCG-254H / 1500 -2 ile +5 arası 3225 3.6 x 1.4 x 1.7
Hidrolik puntalı silindirik taşlama tezgahların standart donanımı:
Bütün modeller için: Starterli motor ve kayışlar. Depolu soğutma sıvısı pompası. Taşlama taşı. Elmastraş. Bakım alet seti.
UCG-200 serisi modellerde: Düz sabit punta MK 2 (vida dişli). Düz sabit punta MK 3.
UCG-254 serisi modellerde: Düz sabit punta MK 3 (vida dişli). Düz sabit punta MK 4.
Hidrolik puntalı silindirik taşlama tezgahların aksesuarları:
Bütün modeller için: İç taşlama tertibatı. Taş balans ayar mili. Taş balans ayar ayağı. Açılı taş tıraşlama tertibatı. Yedek taş flanşları. İki ayaklı sabit destek. Üç ayaklı sabit destek. Ayna flanşı.
UCG-200 serisi modellerde: Ayna 110 mm. Döner punta MK 2. Sabit karbür punta MK 2. Sabit karbür punta MK 3.
UCG-254 serisi modellerde: Ayna 135 mm. Döner punta MK 3. Sabit karbür uçlu MK 3. Sabit karbür punta MK 4. Hidrolik punta başı.

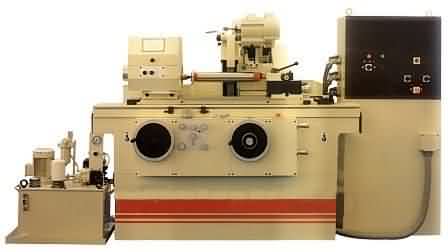

Hidrolik Puntalı Silindirik Taşlama Tezgahları - HUCG Serisi

- Hidrolik puntalı silindirik taşlama tezgahın temeli: Yüksek kaliteli demirdökümden imal edilmiştir. Pervazlı kutu yapısı. Yüksek kaliteli, iç gerginliği alınmış dökümden. Üç nokta üzerine kurulum.
- Hidrolik puntalı silindirik taşlama tezgahın bağlama ve taşlama kafası: Çok noktalı, hidro dinamik yatakları bulunmaktadır. Kaset tipi. Kızak, +/- 45 derece arası çevrilebilmektedir.
- Hidrolik puntalı silindirik taşlama tezgahın besleme sistemi: Besleme sistemi, hassas olarak taşlanmış eksantrik mil ile tahrik edilmektedir. Taşlama kafasının besleme hareketi sertleştirilmiş, taşlanmış ve ön gergili bilyalı kılavuz yataklar üzerinde gerçekleşmektedir. Bu yapı, silkmesiz hareket ve ± 1 µm mertebesinde yüksek bir tekrarlanabilirlik hassasiyeti garantiler. 45 dereceye kadar istenilen açıda dalma taşlama işlemi yapılabilmektedir. Tüm taşlama işlemi tek bir koldan kumanda edilmektedir. Yapılacak işe bağlı olarak şu taşlama işlemleri yapılabilmektedir: 1. Dalma; 2. Sol dönüş noktasında besleme; 3. Sağ dönüş noktasında besleme; 4. Sol ve sağ dönüş noktalarında besleme.
- Otomatik taşlama işlemi: Hızlı yaklaşma - kaba besleme - hassas besleme - kıvılcım bekletme ve hızlı uzaklaşmadan oluşan taşlama kafası hareketi. Harekete istenilen bir konumda başlanmasını sağlayan el kumandalı besleme tekerleği. İşlem ayrıca bağlama kafası motoru ve soğutma sıvısı motorunun çalışmasını ve masanın gel-git hareketini kontrol etmektedir. İşin uzun sürmesi durumunda taşlama işlemi sol, sağ veya masanın herhangi konumunda bitirilebilmektedir. İç taşlama sırasında taşlama kızağı sürekli olarak geri konumda durmaktadır. Dalma, kaba ve hassas besleme hızları ayarlanabilmektedir. Taşlama sırasında doğrudan ölçüm için tezgah opsiyonel olarak proses içi bir ölçme cihazı ile donatılabilmektedir.
- Hidrolik puntalı silindirik taşlama tezgahın punta başı: Üst kısmı, sertleştirilmiş, taşlanmış ve ön gergili bilyalı kılavuz yataklar üzerinde hareket etmektedir. Opsiyonel olarak ± 20 µm mertebesinde hassas konik taşlama ve hidrolik punta başı kumandası gibi özellikler sunulmaktadır.
- Hidrolik puntalı silindirik taşlama tezgahın hidrolik / elektrik sistemi: Hidrolik sistemi, selenoid valfı, hidrolik pompası, motor vs. ekipmanlardan oluşmakta ve titreşim ve ısının tezgaha etki etmemesi için makinanın dışında bulunmaktadır. Elektrik kumanda dolabı da kolay bakım için makina dışında bulunmaktadır.
- Hidrolik puntalı silindirik taşlama tezgahın döner masası: Masa, konik taşlama için çevrilebilmektedir. Sağ taraftaki ölçekten çap üzerine koniklik milimetre olarak ve masa açısı derece olarak okunabilmektedir. Ölçek bir başlangıç ayarının yapılmasına imkan tanımaktadır. Bir ölçme saati takılarak vidalı ayar tertibatı üzerinde hassas düzeltmeler yapılabilmektedir.
- Hidrolik puntalı silindirik taşlama tezgahın iç taşlama tertibatı: Motorlu, menteşeli iç taşlama tertibatı taşlama kafası üzerinde bulunmaktadır. Hızlı taşlama özelliği bulunmakta ve taşlama konumuna çabuk çevrilebilmektedir. İş parçasının bir bağlanışta dış ve iç taşlaması yapılabilmektedir. Konik delik bağlama kafası veya masayı çevirerek taşlanabilmektedir. İç taşlama esnasında emniyet kilit sistemi taşama kafasının arkaya çekilmesini önlemektedir. İç taşlama mili, Fiber kafesli hassas rulmanlar ile yataklanmıştır. İş parçasının talep ettiği hassasiyete bağlı olarak geniş mil seçenekleri bulunmaktadır.

Hidrolik Puntalı Silindirik Taşlama Tezgahların Teknik veriler:
Hidrolik Puntalı Silindirik Taşlama Tezgah Modelleri HUCG-260 HUCG-350
Azami çap (mm) 260 350
Puntalar arası azami mesafe (mm) 500 / 800 / 1000 / 1200 500 / 800 / 1000 / 1200
Punta yüksekliği (mm) 130 175
Masa hızı (kademesiz ayarlanabilmekte)
asgari / azami (mm/dak)
100 / 5000 100 / 5000
Taşlama kafası
Taşlama taşı (dış çap x genişlik x delik çapı) (mm) 400x50x127 400x50x127
Mil hızı (d/d) 1500 / 1740 / 2020 / 2350 1500 / 1740 / 2020 / 2350
Bağlama kafası
Devir hızı (d/d) 56 - 630 (8 kademeli) 56 - 630 (8 kademeli)
Milin Mors koniği MK 5 MK 5
Punta başının Mors koniği MK 3 MK 3
Besleme sistemi
Hızlı yaklaşma (mm) 40 40
El tekerleği ile besleme (mm) 20 20
Çapta asgari besleme (mm) 0.001 0.001
Dönme açısı +/- 45 derece +/- 45 derece
Çapta azami dalma derinliği (mm) 1.7 1.7
Çapta kaba besleme aralığı (mm/dak) 0.015 - 6 0.015 - 6
Çapta hassas besleme aralığı (mm/dak) 0.015 - 3 0.015 - 3
Kıvılcım bekletme süresi (saniye) 0 - 60 0 - 60
İç taşlama
Mil çapı (mm) 60 60
Mil hızı (d/d) 18000 18000
Hassasiyet - Yuvarlaklık
Standart ekipman ile 0.002 0.002
Aksesuar olarak sunulan özel ekipman ile 0.001 / 0.0005 0.001 / 0.0005
Elektrik motorlar (kW)
Taşlama kafası motoru 3.7 3.7
Bağlama kafası motoru 0.27 0.27
İç taşlama tertibatı motoru 0.74 0.74
Hidrolik pompa motoru 1.5 1.5
Soğutma sıvısı pompa motoru 0.11 0.11
Ürün Kodu 276082 276088 276094 276000 276110 276118 276126 276132
  Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın

Hidrolik puntalı silindirik taşlama tezgahların diğer teknik verileri:

Model Masanın azami dönme açısı (derece) Net ağırlık (kg)
HUCG-260 / 500 & HUCG-350 / 500 -3 ile +12 arası 2800
HUCG-260 / 800 & HUCG-350 / 800 -3 ile +9 arası 3500
HUCG-260 / 1000 & HUCG-350 / 1000 -2 ile +8 arası 3900
HUCG-260 / 1200 & HUCG-350 / 1200 -1 ile +7 arası 4200

İç taşlama tertibatı

Döner masa

Punta başı
Hidrolik puntalı silindirik taşlama tezgahların standart donanımı: Bütün modeller için: Starterli motor ve kayışlar. Depolu, soğutma sıvısı pompası. Taşlama taşı. Elmastraşı. Bakım aletleri seti. Karbür sabit punta MK 5. Karbür sabit punta MK 3. Masaya monteli döner elmas tıraşı. Punta başında bulunan taş tıraşlama tertibatı. Taşlama taşı balans ayar mandreni. Adaptörlü mil çekme çubuğu. İç taşlama mili için iki adet taşlama taşı ara parçası.
Hidrolik puntalı silindirik taşlama tezgahların aksesuarları: Taş balans ayar mili. Taş balans ayar ayağı. İki ayaklı sabit destek. Üç ayaklı sabit destek. Adaptörlü, flanşlı, hassas, 3 ayaklı ayna. Adaptörlü, flanşlı, hassas 4 ayaklı ayna. Açılı taş tıraşlama tertibatı. Yarı çap tıraşlama tertibatı. Hidrolik yan yüzey tıraşlama tertibatı. Makina lambası. Standart soğutma sıvısı depolu manyetik filtre. Özel soğutma sıvısı depolu manyetik kağıt filtresi. Proses içi ölçme cihazı. Bağlama kafası için hız ayarı. Taşlama kafası iin hız ayarı.

Puntasız Silindirik Taşlama Tezgahı

- Puntasız silindirik taşlama tezgahlarında uygun taşlar kullanıldığında düz parçalar, kademeli parçalar, konik parçalar, değişik şekilde parçalar vs. kolayca taşlanabilmektedirler.
- Puntasız silindirik taşlama tezgahları çelik, sertleştirilmiş ve sertleştirilmemiş pirinç, bakır, alüminyum vs. taşlayabilmektedir
- Puntasız silindirik taşlama tezgahın temeli: Kutu tipi, eskitilmiş dökümden.
- Puntasız silindirik taşlama tezgahın taşlama kafası: Mil sertleştirilmiş ve taşlanmış alaşımlı çeliktendir. Düşük sürtünmeli, beyaz metal burçları üzerinde yataklanmıştır. Eksenel kuvvet, sertleştirilmiş ve taşlanmış iki adet eksenel yatak ile karşılanmaktadır. Yataklar otomatik yağlamalıdır.
- Puntasız silindirik taşlama tezgahın ayarlama kafası: Hareketli, kırlangıç kuyruğu tipi, yüzeyi kazınmış kılavuzda hareket etmektedir ve değişik besleme hızları elde etmek için 0 ile 3 derece arasında çevrilebilmektedir. Ayarlama mili sertleştirilmiş ve taşlanmış alaşımlı çeliktendir. Mil, yağlamalı, ayarlanabilen, parçalı bronz yataklar üzerinde çalışmaktadır.
- Puntasız silindirik taşlama tezgahın taş tıraşlama tertibatı: Taşlama taşı ve ayarlama taşının ayrı tıraşlama tertibatları bulunmaktadır. İkisi de hidrolik kumandalıdır. Bu taşların düzgün yumuşak tıraşlanmış olmalarını ve dolayısıyla verimli talaş kaldırma, sabit hassasiyet ve iş parçası üzerinde daha iyi bir yüzey kalitesi sağlamaktadır. Taşlama taşı tıraşlama tertibatı döner bir yapıya sahiptir. Taşlama taşı tıraşlama tertibatına örnekler takılarak istenilen profilde taşlama taşı elde edilebilmektedir. Ayarlama taşının tıraşlama tertibatı da döner bir yapıya sahiptir. tıraşlama tertibatı, kırlangıç kuyruklu kızak üzerinde hareket etmektedir. Birimin hareketi bir kontrol valfı ile ayarlanabilmektedir.
Puntasız silindirik taşlama tezgahların teknik verileri
Puntasız Silindirik Taşlama Tezgah Modeli CLG-100
İş parçasının azami / asgari çapı 100 / 3 mm
Dalma taşlama işleminde azami genişlik 100 mm
Taşlama kafası
Azami çap x genişlik x delik çapı 350 x 100 x 127 mm
Asgari kullanılabilen çap (taş) 250 mm
Devir hızı 1900 d/d
Motor 5.5 kW
Ayarlama kafası
Çap x genişlik x delik çapı 225 x 100 x 75 mm
Asgari kullanılabilen çap (taş) 130 mm
Devir hızı 11 - 350 d/d (6 hız ayarı)
Ayarlama milinin dönme açısı 0 - 3 derece
Motor 0.74 kW
Genel
Geçmeli taşlamada parça uzunluğu 220 mm
Beslemeli taşlamada parça uzunluğu 100 mm
Hidrolik motor 0.74 kW
Soğutma sıvısı pompası 0.11 kW
Net ağırlık 1400 kg
Ürün Kodu 276132
  Tıklayın
Puntasız silindirik taşlama tezgahların standart donanımı: Taşlama taşı. Ayarlama taşı. İki adet tıraşlama tertibatı. Tek uçlu parça desteği. Elektrik motorlar. Depolu soğutma sıvısı pompası. Elektrik kumanda panosu. Allen anahtarları. Sıkma takımları. Taşlama taşı çekme takım seti ve v kayışları.
Puntasız silindirik taşlama tezgahların aksesuarları: Taşlama taşı balans ayar ayağı. Taşlama taşı balans ayar mili. Taşlama ve ayarlama taşları için yedek flanşlar. Özel parça destekleri.
