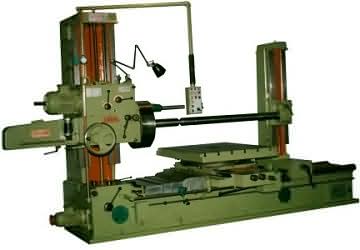

Ağır Yatay Freze Tezgahların Donanım Özellikleri:
- Ağır yatay freze tezgahı iki eksenli masa, uzunlamasına ve çapraz masa hareketi, kafanın dikey hareketi, delme karşı destek hareketleri, hızlı hareket ve besleme imkanıyla donatılmıştır.
- Ağır yatay freze tezgahının çalışma hassasiyeti Dr. Schlesinger'in test diyagramına göre Derece 1 'dir.
- Özel tertibat sayesinde döner masa tam olarak dik ayarlanabilmektedir.
- Yüzey frezeleme mekanizması, kayma mekanizması ve çapraz kızağın, döner masanın ve uzunlamasına mil hareketin emniyet kavramaları mevcuttur.
- Titreşimi kontrol altında tutmak için çalışma mili destek kılavuzludur.
- Besleme şanzıman motorun arkasında bulunan ayar çarkı ile delme yüksekliği elle ayarlanabilmektedir.
- Baş kısımdaki motora ve besleme şanzımanına bağlı elle kumanda edilen kol sayesinde hız ve besleme hızı, güvenli bir şekilde kontrol edilmektedir.
- Ağır yatay freze tezgahların kolay kullanılmasını sağlayan merkezi kumanda mevcuttur.
Ağır Yatay Freze Tezgahların Teknik Özellikleri:
| Ağır Yatay Freze Tezgahı Modelleri: | HBM - 100 | HBM - 110 | HBM - 125 |
| Çalışma milin çapı (mm): | 100 | 110 | 125 |
| Mors koniği: | MK6 | MK6 | MK6 |
| Çalışma milin azami uzunlamasına hareket mesafesi (mm): | 510 | 510 | 600 |
| Mil hızı adedi: | 9 | 9 | 9 |
| Çalışma mili devir hızı (devir/dakika): | 15 - 300 | 15 - 250 | 12 - 250 |
| Uzunlamasına çalışma mili devir hızı sayısı: | 9 | 9 | 9 |
| Masadan azami / asgari mil yüksekliği (mm): | 1000 / 30 | 1100 / 30 | 1200 / 30 |
| Döner masanın ölçüleri (mm): | 1030 x 1375 | 1100 x 1450 | 1200 x 1500 |
| Uzunlamasına masa hareket mesafesi (mm): | 1775 | 1925 | 2050 |
| Uzunlamasına masa besleme hız adedi (acele dahil): | 10 | 10 | 10 |
| Çapraz masa besleme hız adedi (acele dahil): | 10 | 10 | 10 |
| Baş kısmın dikey besleme hız adedi (acele dahil): | 4 | 4 | 4 |
| Döner masa otomatik besleme hızı adedi (acele dahil): | 10 | 10 | 10 |
| Masanın azami çapraz hareket mesafesi (mm): | 1100 | 1300 | 1500 |
| Gergi yatağı ile frezeleme kafası arası azami mesafe (mm): | 2690 | 2800 | 2950 |
| Frezeleme kafası çapı (mm): | 555 | 600 | 650 |
| Elektrik motorlar (kW): | 5.5 & 1.5 | 7.4 & 2.2 | 9.2 & 2.2 |
| Yaklaşık net ağırlık (kg): | 11500 | 14500 | 18000 |
| Makina ebatları (m): | 4.7x2.0x2.8 | 5.0x2.1x2.9 | 5.3x2.2x3.0 |
| Taşıma hacmi (m3): | 26.50 | 30.50 | 35.00 |
| Ürün Kodu: | 216976 | 217004 | 217030 |
 |
|
|
* Not: Tezgahlar üstü açık konteynırda ve paketlenmemiş olarak taşınacaktır
Ağır Yatay Freze Tezgahların Standart Donanımı: Tüm işlemler için uygun kontrol panelli elektrik motor, bir delme çubuğu ve yönelteçler mevcuttur.
Ağır Yatay Freze Tezgahların Aksesuarları: Frezeleme kafası, frezeleme kafası dönmediğinde kızağın otomatik hızlı hareket imkanı, soğutucu sıvı pompası, gergili 152 mm ebatlı 3 çeneli delme mandrenin döner puntası mevcuttur, yağlama pompaları (iki adet), kadran göstergesi (3 rakam), son konum anahtarları (beş adet), frezeleme tertibatı, konik tornalama tertibatı, diş açma tertibatı.
