Otomatik Tel Çit Örme Makinesi ve Otomatik Tel Askı Üretim Makinesi

AVANTAJLI SERVO MOTOR KONTROLÜ
Japon SHIN-EI şirketinin üretim verimini artıran servomotor sistemi, kafes tel üretimine yeni bir standart getirmekte. Servomotor kontrolü sayesinde helezon örme bıçağının devir hızı serbestçe ayarlanabilmekte ve bıçak istenilen konumda durdurulabilmekte. Bu sistem, ayrıca aşınmayı ve bakım ihtiyacını azaltmakta ve böylece çalışmayı büyük ölçüde kolaylaştırmakta. Netice olarak makinenin verimi, % 15 oranında arttırılmış bulunmakta.



ÇOK HIZLI AYARLAMA
SHIN-EI sayesinde, eskiden saatler süren ayarlama çalışmaları, artık sadece bir kaç dakikalık işlemlerdir. Helezonların değişimi 2, kılavuz borusu ve kesicinin değişimi 15, göz aralığı ve kafes tel yüksekliğinin ayarlanması 20 ve kapama birimlerinin ayarlanmaları sadece 8 dakikada gerçekleşmekte. Bütün makinenin yeni bir işe hazırlanması sadece 45 dakika sürmektedir. İşte verim buna denir!



KOMPLE, OTOMATİK, KENAR KAPAMA İŞLEMİ
SHIN-EI'nin verimli olmasının diğer bir sebebi, örme işlemi sırasında kafes tel kenarlarının otomatik olarak kapanmalarıdır. İki ayrı kapama birimi, kenarlarının ikisini burarak, ikisini bükerek veya birini burarak, birini bükerek kapamaktadır.



SEVKİYATA HAZIR, KAFES TEL RULOLARI
SHIN-EI'nin pimsiz sarma tertibatı, verime büyük katkıda bulunmaktadır. Sarma tertibatı, bitmiş kafes telini, sıkı bir biçimde, rahatça taşınabilen rulolara sarmakta. Sarma işlemi tamamlandığında rulolar, üretimi duraklamadan makineden alınabilmekteler.



GÜVENLİ VE VERİMLİ ÇALIŞMA
SV-7, bir telin kayması durumunda kendini otomatik olarak kapatmakta. Çok nadir ortaya çıkan bir örme hatası durumunda, tel örgüsünü tutan ve kalkmasını önleyen tel kancaları devreye girer. SHIN-EI'nin SV-7 modeli, kafes tel üretimi alanında piyasadaki en güvenli ve verimli çözümdür.



Teknik veriler:

Göz aralığı: 25-100 mm
Tel çapı:

çelik tel:

1,6-5,0 mm
PVC kaplı tel: 2,0-6,5 mm

Tel çit yüksekliği:

900-4000 mm

Motor gücü:

9 kW

Makinenin kapladığı alan:

4,7 × 7,0 m

Örme hızı:

240 m2/saat

(tel çapı 3 mm, göz aralığı 50 mm, kafes tel yüksekliği 2000 mm)

  Tıklayın

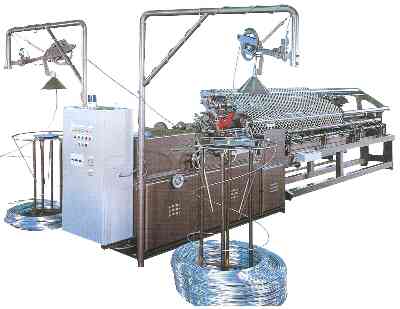

SHIN-EI SV-7 - iki rulolu otomatik kafes tel örme makinesi

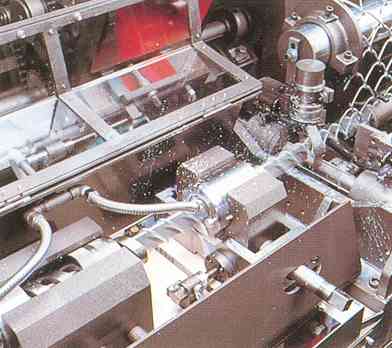

güçlü, iki helezonlu örme mekanizması


burulmuş kenar kapama birimi


bükülmüş kenar kapama birimi

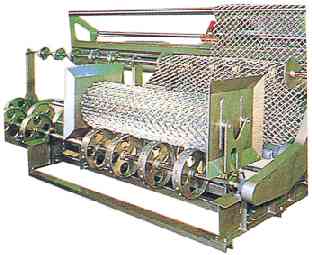

Pimsiz sarma tertibatı,
tel örgüyü sıkı biçimde sarmaktadır


iki kenarı bükülmüş

iki kenarı burulmuş

bir kenarı bükülmüş,
bir kenarı burulmuş

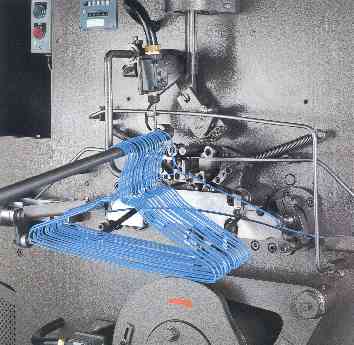

SHIN-EI - otomatik tel askı üretim makinesi, Model SH-1

Tel işleme makinelerinin uzman üreticisi, Japon SHIN-EI şirketi, piyasaya yeni ürününü tanıtmaktadır: PVC kaplı veya galvanizli çelik telden tam otomatik olarak askı üreten bir makine. Bundan böyle, artık değişik tip, renk ve şekilde askıların yüksek hızla, seri ve tam otomatik bir proses içerisinde üretilmeleri mümkün. Makine, tel yüzeyini zedelemeden, deformasyonsuz tel askılar üretmektedir.

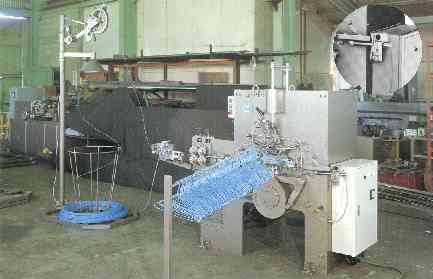

Tel besleme mekanizmasındaki elektrik kavrama, makinenin avantajlı özelliklerinden bir tanesi. Sağ üst resimin sağ üst köşesinde görünen sensör, çekilen tel uzunluğunun hassas bir biçimde kontrolünü sağlamakta. Bu da, düzensiz askı uzunluklarını önlemekte, üretim verimini artırmakta ve daha yüksek bir ürün kalitesini garantilemekte. Elektrik bir sayaç, üretilen askıları saymakta ve önceden girilen hedef sayısına ulaşıldığında operatörü sesli olarak uyarmakta.

Makinenin kullanımı kolay ve bakımı basit. Makine, 410 mm'lik standart askı boyunun dışında 330 mm'lik askıları da üretebilmekte.

Makine, ayrıca farklı tipte askıların üretimi için özel olarak adapte edilebilmekte.

Makinenin çalışma prensibi:

  1. Telin makaradan çekilmesi.
  2. Telin doğrultulması ve beslenmesi.
  3. Askı gövdesinin şekillenmesi.
  4. Kanca boğazının şekillenmesi.
  5. Kanca boğazının burulması.
  6. Kancanın şekillenmesi.
  7. Bitmiş askının fırlatılması.

Teknik verileri:

Üretim hızı: 2.800 - 2.700 askı/saat
PVC kaplı çelik tel çapı: 2,0 - 3,2 mm
Galvanizli çelik tel çapı: 2,0 - 2,9 mm
Motor: 2,2 kW
Net ağırlık: 1.600 kg





  Tıklayın




Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın
