Töreci Makine

Yaprak Yayı Tesisi



Yaprak Yayı Sıcak Konik Haddesi

- EN-8 dövme çeliğinden yapılmış bronz yataklı yağlama sistemli iki adet makara
- 4 adımlı 254 mm çaplı alt makara ile eksantrik konik haddeleme tahrik sistemi
- Üst makara çapı 305 mm
- Eksantrik kam sayesinde alt makaranın eksantrik tahrik mil tertibatı mevcuttur. Böylece yay uçları sıkıştırılmaktadır
- Ana şanzıman dişlileri EN-8 dövme çeliğinden yapılmıştır. Makina kolay çalışması için en iyi şekilde tasarlanmıştır
- Ana tahrik sistemi kayış kasnak mekanizmalı 3.7 kW lık motordan oluşmaktadır.
- Uç kısımları sıkıştırabilmek için boşluklar mevcuttur

Ürün Kodu: 246694

Tıklayın

Ağır Hizmet Kesme Makası

- Makina profil ve düz çelikten yapılmıştır. Vidalarla ve kaynak dikişleriyle birleştirilmiş tamamen çelikten gövde.
- EN-45 düz yay çeliğini kesmek için kullanılmaktadır
- Alaşımlı sertleştirilmiş kesme bıçaklarıyla donatılmıştır
- Mil ve pinyon dövme çeliğinden yapılmıştır. Dişliler demir dökümdendir (azdırma tezgahında üretilmiştir)
- Çalışma hızı: 38 strok / dakika
- Çalıştırma kavrama ve ayak kumanda tertibatıyla gerçekleştirilmektedir
- Tahrik sistemi 3.7 kW lik elektrik motor ve uygun kayış kasnak sisteminden oluşmaktadır
- Kesme kapasitesi: 200 mm genişlikte ve 20 mm kalınlıkta EN-45 parçalar

Ürün Kodu: 246336

Tıklayın

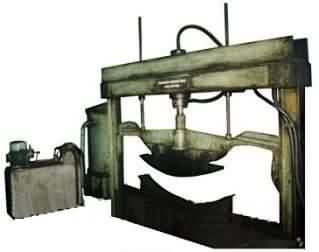

Yaprak Yayı Şekillendirme Presi

- 1.5 kW lik hidrolik güç ünitesi ve 15 tonluk çift etkili hidrolik silindirle sunulmaktadır
- Azami üretim kapasitesi: Uzunluk 1800 mm x  genişlik 100 mm
- Sıcak Yaprak Yayı şekillendirmek için bir adet kalıp setiyle sunulmaktadır

Ürün Kodu: 246722

Tıklayın

Yaprak Yayı Uç Kıvırma Makinası

- Hızlı kaldırma orta pim tertibatıyla ve el kumanda koluyla sunulmaktadır
- Yaprak Yayı ucu kıvırma kapasitesi: 100 x 12 mm

Ürün Kodu: 246748

Tıklayın

Çift Taraflı Yaprak Yayı Ucu Taşlama Tezgahı

- Yaprak Yayı ucunu sıkıştırmak için iki makaralı merkez manivela kuvvetli tertibat
- Her iki uç aynı zamanda taşlanmaktadır
- Taşlama taşı ebadı: 305 x 102 x 102 mm
- Elektrik motorlar: 2 adet 2.2 kW
- Yaprak Yayı ucu taşlama kapasitesi: 125 x 80 mm
- Ölçüler: 1.55 x 1.00 x 1.30 m
- Yaklaşık ağırlık: 1000 kg

Ürün Kodu: 246364

Tıklayın

Isıtma Ocağı
- Azami 1000 oC ısıya sahip Yaprak Yayı ısıtma ocağı
- Isıya dayanıklı tuğladan yapılma iç kaplama
- Ocak kapısı: 914 mm geniş x 610 mm yüksek x 1.980 mm derin
- Çift petrol ısıtmalı
- 3.7 kW lık fan
- Pirometre (0 - 1000 oC)

Temperleme Ocağı
- 400 - 600 oC azami ısıya sahip temperleme ocağı
- Ocak kapısı:  914 mm geniş x 1220 mm yüksek x 1.980 mm derin
- Pirometre (0 - 700 oC)

Uç ve Merkez Isıl İşlem Ocağı
- Yaprak Yayı uçlarını konik kesmek için ve Yaprak Yayı ortasına bir çukur ezmek için ısıtma ocağı.
- Ocak brülör ve fanla donatılmıştır.
- Ocak kapısı: 914 mm geniş x 1830 mm yüksek, her tarafta kapı mevcuttur

Konveyör Bantlı Otomatik Soğutma Tankı
- Sıcak Yaprak Yayları Yaprak Yayı şekillendirme presinde şekillendirildikten sonra, soğumak için bir yağ tankına atılır ve burada konveyör bantlar üzerinde oda sıcaklığına kadar soğutulur. Daha sonra bu Yaprak Yayları açık havada soğumaya bırakılır ve gerekli sertliklerine böylece ulaşırlar
- Yağ soğutma bacası tertibatı mevcuttur
- Elektrik motorlar: Soğutma yağın devir daimi için 0.7 kW lik motor ve konverör bantların redüktör sayesinde hareketi için 2.2 kW lık motor.
- 8.000 ile 10.000 litre kapasiteli soğutma tankıyla beraber sunulmaktadır.
- Soğutma yağı Yaprak Yaylarının sertleştirilmesi kullanılmaktadır

Yakıt Ön Isıtma Birimi
- Bu birimin 3.5 kW / trifaze ısıtıcısı ve 2 adet 0.7 kW dubleks motoru mevcuttur
- Depo dan gelen yakıt ısıtıcıya gider ve burada 100 oC kadar ısıtılır
- Yakıt bu ısıya ulaştıktan sonra yakıt pompala birimi tarafından devir daim edilmektedir
- Her iki ocağın yakıt gereksimi bu birim tarafından karşılanmaktadır
- Her hangi sebepten dolayı bir motor çalışmazsa, o zaman aynı yerde mevcut ikinci bir pompalama ünitesi devreye sokulur ve böylece üretim kayıpları yaşanmaz.

Ürün Kodu: 246584

Tıklayın

Eksantrik Pres

- Sütunlu tip tamamı çelik gövde eksantrik pres: kesmek - preslemek - kabartmak için
- Kapasite: 100 ton
- 7.4 kW lik motorla sunulmaktadır

Ürün Kodu: 246282

Tıklayın

Yaprak Yayı Deneme Makinası

- 1.5 kW lık motorlu hidrolik güç ünitesiyle birlikte sunulmaktadır
- 10 ton kapasiteli 200 mm stroklu çift etkili hidrolik silindir
- 400 ile 1.800 mm arası uzunlukları işleyebilmek için 'V' yataklı 2 adet suport
- Her tip Yaprak Yayı paketi inceltmekte, eğmekte ve düzeltmektedir
- Bu makinayla ters bükümde yapılabilmektedir
- Dikey ve yatay gösterge sayesinde büküm ölçüleri tespit edilebilmektedir

Ürün Kodu: 246640

Tıklayın


Yaprak Yayı Sertlik Ölçme Cihazı

- Yaprak Yaylarının sertliğini ölçmek için

Ürün Kodu: 246502

Tıklayın
