Töreci Makine

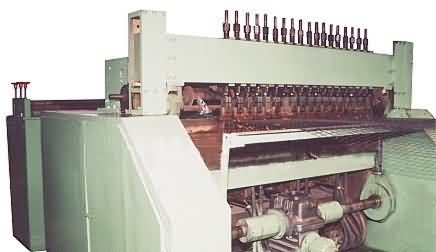

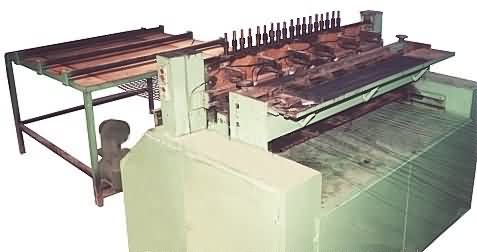

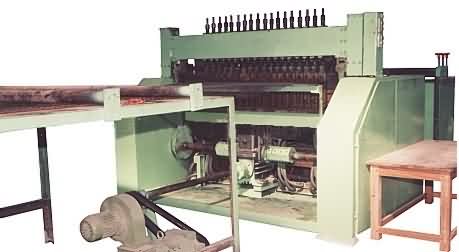

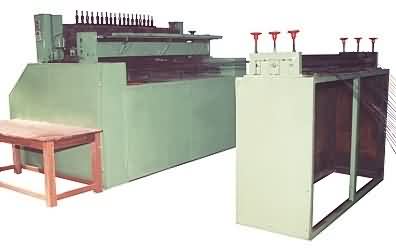

Kafes Teli / Çelik Hasır Tezgahları

- Çelik hasır üretim sistemin tümü, tiristör ve doğru akım motor kontrol panolarından oluşan elektronik bir pano tarafından kontrol edilmektedir

Çelik hasır imalat süreci:
İstenilen kaynak noktaları ayarlanır ve makine çalıştırılır. Çelik hasır üretim makinası boy telini, makinenin arkasında bulunan verici kangal tezgahlarından çekip tel doğrultucusundan geçirir. Önceden doğrultulmuş ve belli boya kesilmiş çapraz teli kaynak istasyonunun üstünde bulunan bir sehpadan makineye beslenir. Boy ve çapraz telleri istenilen şekilde, düzenli bir biçimde birbirleriyle kaynatılırlar. Kaynak hızı, kontrol panosu vasıtasıyla kontrol edilmektedir.

Model WMM-12 WMM-15 WMM-25
Azami kaynak genişliği (mm) 1250 1550 2000
Boy teli aralığı (mm) 15 - 75* 50 - 150 50 - 150
Çapraz tel aralığı (kademesiz ayarlanabilir) (mm) 15 - 75* 50 - 150 50 - 150
Boy teli çapı (mm) 1.2 - 3 3 - 6 3 - 6
Çapraz tel çapı (mm) 1.2 - 3 3 - 6 3 - 6
Azami kaynak hızı (dakikada kurs sayısı) 80 60 60
Elektrik güç gereksinimi (kVA) 200 300 400
%50 yük altında kaynak transformatörü (Adet / kVA) 4 / 50 4 / 100 6 / 100
Motor gücü (doğru akım) 9 kW 11 kW 11 kW
Net / brüt ağırlık (kg) 3150 / 3800 4300 / 5000 6500 / 7500
Boyutlar (m) 2.5 x 1.5 x 1.8 3.1 x 1.6 x 1.9 5.0 x 2.0 x 2.2
Nakliye hacmi (metreküp) 6.8 9.5 22.0
Ürün Kodu: 196458 196486 196568

Kafes Teli Tezgahları / Çelik Hasır Tezgahları 'nın Fiyat Bilgisi için tıklayınız

Tıklayın Tıklayın Tıklayın

*Not: 15 x 15 mm'lik bir göz aralığı ancak kalınlığı 1.2 ile 1.4 mm arası olan tel ile ve azami genişliğin 750 mm'yi geçmemesi suretiyle mümkün
25 x 25 ile 75 x 75 mm arası göz aralığı ancak kalınlığı 1.6 ile 3.0 mm arası olan tel ile ve azami genişliğin 1250 mm'yi geçmemesi suretiyle mümkün

Standart Donanım: Kaynak tranformatörleri, redüktörlü ve manyetik frenli D/C motoru, D/C tahrik panosu, elektronik kumanda panosu (hız, sıcaklık, kaynak ve mıgnatız için), boy teli ayırıcısı, boy teli kılavuzu

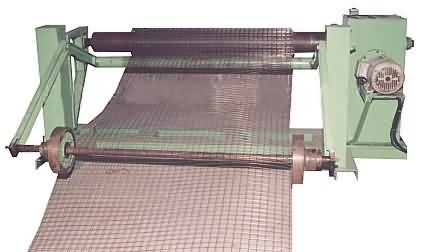

5.5 kW'lik motorlu, otomatik, hasır sarma tezgahı

Yardımcı Ekipman:

Model WMM-12 için: 1.5 kW'lik motorlu ve redüktörlü, dört adet tel doğrultma ve kesme tezgahı. 5.5 kW'lik elektrik motorlu, otomatik hasır sarma tezgahı. 40 adet kangal sehpası.#. 23 kVA'lık transförmatörlü tamir tabancası (punta kaynak).
Model WMM-15 için: 3.7 kW'lik motorlu ve redüktörlü, dört adet tel doğrultma ve kesme tezgahı. 5.5 kW'lik elektrik motorlu, otomatik hasır sarma tezgahı. 40 adet kangal sehpası.#. 23 kVA'lık transförmatörlü tamir tabancası (punta kaynak).
Model WMM-25 için: 3.7 kW'lik motorlu ve redüktörlü, dört adet tel doğrultma ve kesme tezgahı. 5.5 kW'lik elektrik motorlu, otomatik hasır sarma tezgahı. 40 adet kangal sehpası.#. 23 kVA'lık transförmatörlü tamir tabancası (punta kaynak).

#Not: Kangal sehpalarının sayısı göz aralığına bağlı olarak artabilir veya azalabilir

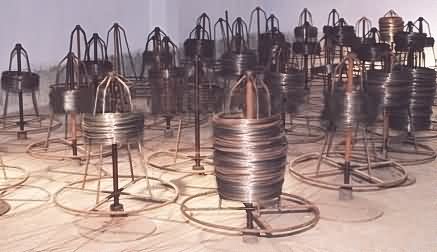

Kangal sehpaları

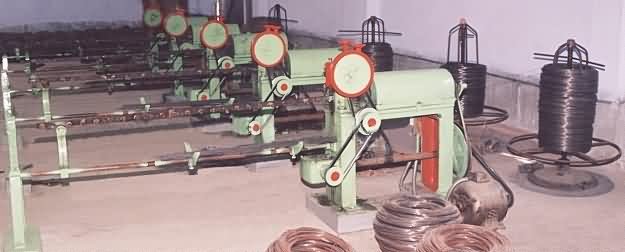

Tel doğrultma ve kesme makineleri




Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın
