Töreci Makine

Tel Çekme Tesisleri

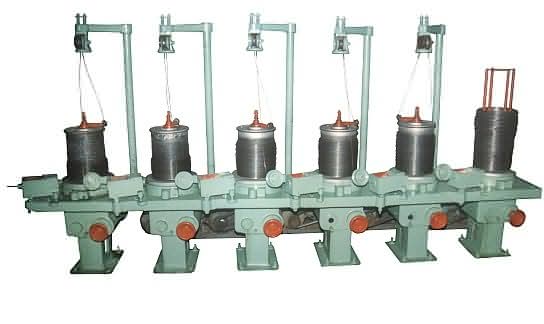

Hassas Tel Çekme Tesisleri

Tel Çekme Tesisleri 'nin Özellikleri:

- Ana gövde, temel, çekme tamburu ve elmas aynası ince taneli demir dökümden imal edilmiştir
- Çekme tamburu ve elmas aynası su soğutmalıdır.
- Dişliler fosforik tunçtan, helezon dişliler yüksek karbonlu çeliktendir.
- 8 mm veya 6 mm'lik çubuklardan 2 mm'ye kadar çivi teli çekilebilmektedir.
- Dikenli tel ve tel örgü teli gibi tel cinslerini de çekilebilmektedir.
- Islak / kaygan tip hassas Tel Çekme Tesisleri 'de mevcuttur.
- Ayrıntı için başvurunuz.

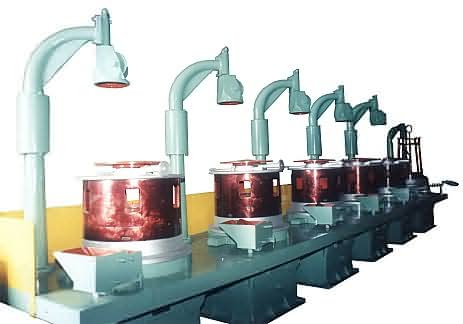

Özel, Ağır Hizmet, Bull Blok Tipi Sürekli Tel Çekme Tesisleri (Yüksek Hızlı)

Tel Çekme Tesisleri 'nin Çalışma Prensibi:

Çekilecek telin ucu sivriltme makinasında sivriltilir. Sivri uçlu tel, Tel Çekme Tesisleri 'nin ilk dolabının elmasından geçirilir ve tamburdaki kilit tertibata bağlanır. Ardından tambur çalıştırılır. Tambur döndükçe tambura bağlı tel çekilip tamburun etrafına sarılır. Çekilen tel, çıkış çapı giriş çapından daha küçük olan elmastan geçmekte ve böylece çapı küçültülmektedir.

Çekilen telin başlangıç ucu ilk tamburdaki kilitten çözülür ve üst makaradan geçirilerek ikinci tamburun elmasına iletilir. Çapı daha da küçültmek için bu elmasın içinden çekilir. Tel bu tarzda Tel Çekme Tesisleri 'nin bütün Tel Çekme Dolapları 'ndan sürekli bir biçimde çekilerek istenilen son tel çapı elde edilir.

Tel Çekme Tesisleri 'nin son dolabının tamburu çekilmiş tel ile dolduğunda Tel Çekme Tesisi, bitmiş malzemenin boşaltılması için durdurulur ve ardından yeniden çalıştırılır. (Sürekli kangallama makinası ile bu durumlarda çekme prosesinin durdurulması gerekmez)

Giriş tel kangalı bittiğinde Tel Çekme Tesisi durdurulur. Mevcut kangalın sonu yeni tel kangalın ucuna tel alın kaynak makinesi ile kaynatılır. Ardından imalata devam edilir.

Tel Çekme Dolapları arası telin kazara kopması durumunda iki kopuk uç yine tel alın kaynak makinası ile kaynatılır ve imalata devam edilir.

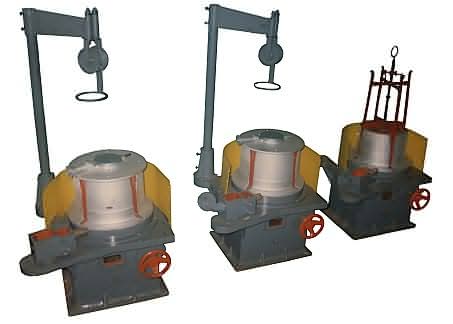

Ağır Hizmet, Bull Blok Tipi Tel Çekme Tesisleri

Tel Çekme Tesisleri 'nin Teknik Verileri:

Model: WD-750 WD-610 WD-560 WD-460 WD-305
Blok Adedi: 1 ile 3 arası 1 ile 6 arası 1 ile 8 arası 1 ile 6 arası 1 ile 10 arası
Tambur Çapı (mm): 750 610 560 460 305
Çekilebilen Tel Malzemesi: Yumuşak Çelik / Yüksek Karbonlu Çelik / Demir Hariç Metaller
Giriş Tel Çapı (mm): 12 8 6 4 2.6
Çıkış Tel Çapı (mm): 6 3.37 2 1.68 0.7
Hız (dakikada devir): 45 110 140 180 380 / 540
Motor
Gücü (kW):
Birinci Blok: 36.8 29.2 22.2 10.8 7.6
İkinci Blok: 29.2 22.2 18.4 7.6 5.4
Üçüncü Blok: 22.2 18.4 7.6 7.6 5.4
Diğer Bloklar: -- 14.6 7.6 7.6 3.8
Blok Ağırlığı (kg): 1850 1550 1450 800 500
  Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın

Not: Özel müşteri şartnamelerine uygun, Tel Çekme Tesisleri 'ni da temin etmekteyiz.

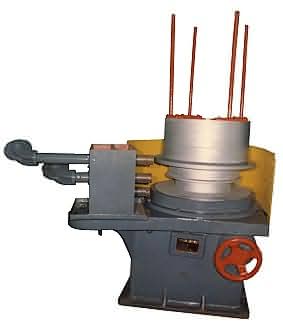

Üç Elmaslı, Bull Blok Tipi Tel Çekme Dolabı

Tel Çekme Tesisleri 'nin Standart Donanımı:   Elektrik Motorlar.

Tel Çekme Tesisleri Aksesuarı: Tel sivriltme makinası, tel alın kaynak makinası, elektrik kontrol panosu, mekanik pul alma tertibatı, verici tel makarası, sürekli kangallama makinası, tungsten karbid tel çekme elmasları ve elmas parlatma ekipmanı.


Tel Çekme Tesisleri Aksesuarı:

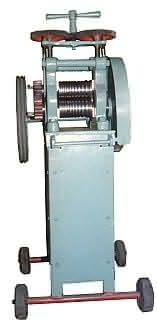

Tel Sivriltme Makinası

- Yumuşak çelik, yüksek karbonlu çelik, alüminyum, bakır gibi malzemelerden telleri sivriltmekte.
- Sivriltme merdaneleri EN-31 malzemesindendir ve yüzeyleri taşlanmıştır. Motor veya el ile tahrik edilmektedir.
- Dört tekerlek üzere kurulu makina seyyar bir yapıya sahiptir ve birden fazla Tel Çekme Makinaları 'nın yanında kullanılabilir.

Merdane Boyu
(mm)
Tel Çapı
(mm)
Motor Gücü
(kW)

20.3 10 - 1.8 2.2 Tıklayın
15.2 8 - 2.0 2.2 Tıklayın
10.2 3.3 - 0.9 0.7 Tıklayın
10.2 3.3 - 0.9 El ile Tıklayın

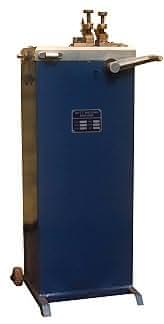

Tel Alın Kaynak Makinası

kVA Kaynak Edilebilen Tel Çapı (mm)
Yumuşak
Çelik
Alüminyum Bakır Yüksek
Karbonlu
Çelik
4 3 - 1 2.5 - 1 2 - 1 - Tıklayın
6 6 - 2 5 - 2 5 - 2 - Tıklayın
8 8 - 3 7 - 3 6 - 3 7 - 3 Tıklayın
15 13 - 5 10 - 4 8 - 4 10 - 4 Tıklayın

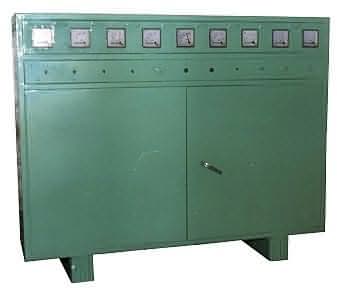

Elektrik Kontrol Panosu

- Çok dolaplı Tel Çekme Tesisleri için.
- Her Tel Çekme Dolabı için ayrı voltmetre ve ampermetre.
- Pilot ışığı, zamanlayıcı, yardımcı röle starteri, kontaktörler, aşırı yük rölesi, emniyet sigortaları vs.
- Çelik kabinli gövde.

Tıklayın

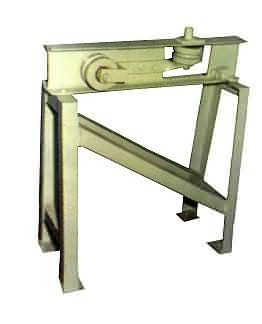

Mekanik Pul Alma Tertibatı

Tel Çekme Tesisleri 'nin ilk Tel Çekme Dolabına takılmakta ve giriş telin yüzeyindeki pullu gidermektedir.

Tıklayın

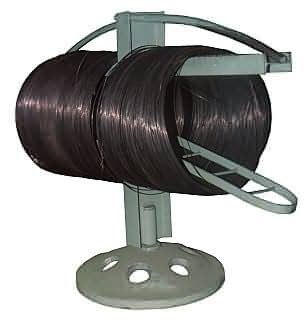

Verici Tel Makarası

- Yumuşak çelikten imal edilmiş, iki el ile çevrilebilen verici tel makarası.
- Çekilecek teli Tel Çekme Tesisleri 'nin ilk Tel Çekme Dolabına beslemektedir.

Tıklayın

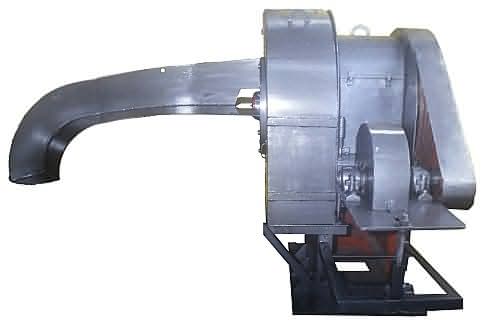

Sürekli Kangallama Makinası

- Sürekli kangallama makinası Tel Çekme Tesisleri 'nin son Tel Çekme Dolabına takılmaktadır.
- Sürekli kangallama makinası Tel Çekme Tesisleri 'ni durdurmadan çekilmiş telin boşaltılmasını mümkün kılmaktadır.
- 14.7 kW elektrik motorludur.

Tıklayın


Elmas Parlatma Makinası

0.74 kW / trifaz elektrik motor dahil.

Tıklayın



Tel Tavlama Fırını



Model: WAF-75
Gerekli güç: 75 kW
Fırının dolum kapasitesi (6 saatte bir): 1.5 ton
Çalışma sıcaklığı: 900 °C
Fırının ölçüleri:
Çalışma çapı: 1070 mm
Çalışma yüksekliği: 2130 mm
Toplam çap: 1980 mm
Toplam yükseklik: 2740 mm
  Tıklayın

Standart Donanım:   Sıcaklık göstergesi. Fırının iç kaplaması yüksek ısı yalıtkanlığa sahip tuğlalardan yapılmıştır. Fırının iç malzemesi paslanmaz çeliktir. Fırının dış malzemesi ise norma çeliktir. Fırın ikişer adet dolum ve boşaltma kancasıyla birlikte sunulmaktadır.

Aksesuar: Otomatik Elektrik Kontrol Paneli




Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın
