Hidrolik Dikey Satıh Taşlama Tezgahları
72-C & HV Serisi Modeller HS Serisi Modeller

72-C & HV Serisi Modellerin Teknik Özellikleri:
- Motor blokların ve silindir kafaların taşlanması için uygundur.
- Hassas taşlama işlemleri için segmanlı taşlama taşı sunulmaktadır, böylece ayarlama kolaylaştırılmış ve ekonomik bir çalışma sağlanmıştır.
- Kesim işlemi esnasında el kumandalı mikro besleme ayarı mevcuttur.
- Ayrı bir birim olarak masanın hareketi için bir hidrolik sistem sunulmuştur.

72-C & HV Serisi Modeller
Model: 72-C No. 1 HV-1000 HV-1500
Masa Ölçüleri Uzunluk x Genişlik (mm): 1220 x 290 1125 x 350 1650 x 375
Taşlama Kapasitesi Uzunluk x Genişlik (mm): 900 x 280 1000 x 320 1500 x 320
Mıknatslı aynanın ebadı (mm): 750 x 250 900 x 250 1200 x 250
Taşlama taşın çapı (mm): 300 400 400
Taşlama taşıyla taşlama yüzeyi
arası azami mesafe (mm):
600 500 500
Masanın uzunlamasına
hareket mesafesi (mm):
1100 1380 1800
Ana mil motor gücü (kW): 10 15 15
Taşlama taşın dikey hareketi motor gücü (kW): 0.74 1.1 1.1
Hidrolik sistemin motor gücü (kW): 2.2 3.7 5.5
Net / brüt ağırlık (kg): 2200 / 2800 4000 / 4800 5500 / 6500
Ölçüler (m): 3.0 x 1.4 x 2.0 2.9 x 1.6 x 2.2 3.4 x 1.6 x 2.2
Taşıma hacmi (m3): 8.4 10.2 12.0
Ürün kodu: 244304 244470 244524
  Tıklayın Tıklayın Tıklayın
Standart Donanım (72-C & HV Serisi Modeller için): Tüm elektrik donanım ve mıknatıslı ayna

Model:  HS-1300  HS-1500
Azami otomatik masa hareket mesafesi (mm):  1300  1500
Taşlama taşı hareket mesafesi (mm):  600  700
Azami taşlama genişliği (mm):  350  350
Masa ile taşlama taşı arası azami mesafe (mm):  600  700
Masa ortası ile sütun arası mesafe (mm):  350  350
Segmanlı taşlama taşı çapı (mm):  350  350
Taşlama taşı devir hızı (devir/dakika):  1500  1500
Frezeleme mili devir hızı (devir/dakika):  750  750
Masa besleme hızı (kademesiz olarak ayarlanabilir) (mm / min.):  0 - 3000  0 - 4000
Ana mil motor gücü (kW): 3.7 3.7
Taşlama taşı hızlı besleme motoru (kW): 0.37 0.37
Hidrolik sistem motor gücü (kW): 0.55 0.74
Soğutma suyu pompası motor gücü (kW): 0.088 0.18
Net / brüt ağırlık (kg):  1500 / 2500  1700 / 2700
Ölçüler (m):  2.5 x 1.3 x 2.0  2.8 x 1.4 x 2.1
Taşıma hacmi (m3):  7.0  8.5
Ürün kodu: 275012 275038
  Tıklayın Tıklayın

HS Serisi Modellerin Teknik Özellikleri:
- Tüm kılavuz yatak yüzeyleri düşük sürtünme katsayılı, aşınmaya dayanıklı şekilde yapılmıştır
- Özel fikstür ile  'V' tipi silindir blokların taşlanması mümkündür
- Tüm yataklar körüklerle korunmuştur
- Taşlama taşın yukarı ve aşağı doğru hareketi motorludur

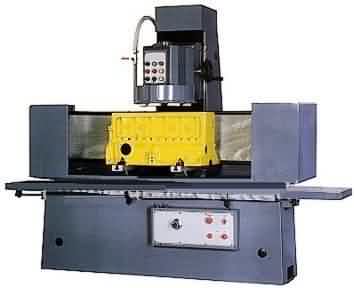

HS Serisi Modeller

Standart Donanım: Paralellik ayar seti 135 m yükseklik (1 çift), sıkıştırma pensesi bloğu, çivili taşlama taşı sıkıştırma plakası, somunlu disk dengeleme şaftı, taşlama taşı bileme tertibatı, elektrik pompalı soğutma sıvısı tankı, frezeleme takımı, takım çantası
Aksesuarlar:
Taşlama taşı dengeleyicisi, roll-Over fikstürü, paralellik ayar seti 50 mm yükseklik, paralellik ayar seti 250 mm yükseklik
