Töreci Makine Ticaret Gazlı Kesim Armatürleri

Gazlı Kesim Armatürleri

Oksijenli Profil / Şekil Kesme Makinaları	Oksijenli Taşınır Kesme Makinaları
Oksijenli Yuvarlak Kesme Makinaları	Oksijenli Boru Kesme Makinaları

Oksijenli Profil / Şekil Kesme Makinaları

<p><a href="../brochure_form.htm?097">Broşür talep formu</a></p>

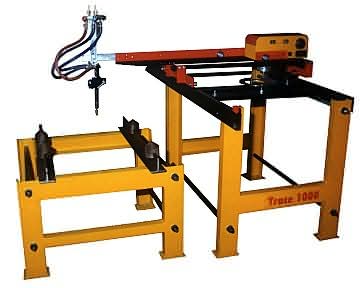

Masa Tipi Profil Kesme Makinası Model: Trace-1000

Donanım Özellikleri:

- Makina yıldızlar, altıgenler, kareler, dikdörtgenler, daireler, üçgenler vs. gibi değişik şekillerin kesimi için uygundur. Bu makina 1000 x 660 mm ebadında dikdörtgen ve 660 mm çaplı dairenin içinde herhangi bir şekli kesebilmektedir.
- Makinanın asıl amacı, şekil yanı sıra doğru çizgilerin kesimi.
- Oksijen-Asetilen veya Plazma kesme tertibatlarıyla kullanılabilmektedir
- Makina sağlam bir masaya sahip çapraz kızaklı tiptir, bu kızak masanın uzunluğu boyunca hareket edebilmektedir. Bu kızağın üzerine bir ucunda kesim aletini diğer ucunda da motor kumandalı elektromanyetik takip etme kafası bulunduran çapraz ikinci bir kızak bağlanmıştır. Bu sistem sayesinde kesim aleti herhangi makina üzerine monte edilecek örnek şekli kopyalaması mümkündür.
- Kadranlı seçme düğmesi sayesinde makinanın hızı ayarlanabilmektedir. Seçmeli anahtar sayesinde takıp eden kafanın hareketi saat veya aksi yönde hareket ettirilebilmektedir.

Teknik Özellikler:

Model:	Trace-1000
Kesme alanı:	1000 x 660 mm
Azami kesim çapı:	660 mm
Azami kesim kalınlığı:	150 mm
Düz kesim uzunluğu:	azami 1000 mm
12.7 mm takıp ediciyle kesme hızı:	80 - 700 mm/dakika arası
Kesici tutma tertibatı:	Dikey hareket dişli mekanizması sayesinde
Elektrik motor:	küçük boy elektrik motoru
Hız kontrolü:	Düğme sayesinde ayarlanabilir
Kesme Aleti:	Asetilen / LPG 'ye uygun enjektör tipi
Gaz bağlantısı:	3/8" G (yakıt LH & oksijenli RH)
Brüt ağırlık:	80 kg

Standart Donanım:

Kesme aleti tutucusu, 'T' parçalar (2 adet), ağızlık seti (2 adet), çek-valf seti, somun anahtarı seti, ağızlık temizleme seti, bir takip etme makaraları seti (2 adet), kesim masası, demir döküm kancalar (4 adet), 1S2g oksijen basınç regülatörü, 1S2g asetilen basınç regülatörü, yakıt için kırmızı hortum (10 m), oksijen için mavi hortum (10 m), hortumları sabitlemek için hortum kıskaçları (8 adet), gaz çakmağı, silindir anahtarı, silindir sıkıştırma seti, eldiven, koruma gözlüğü

Taşınır Şekil Kesme Makinası

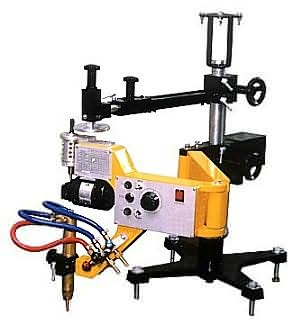

Model: Mini-Ostrich

Profil Kesme Makinası
Model: Ostrich

Özellikler:

- Bu makinalar yıldızlar, altıgenler, kareler, dikdörtgenler, daireler, üçgenler vs. gibi değişik şekillerin kesimi için uygundur ve aynı zamanda düz ve 45^o 'ye kadar eğimli kesimler gerçekleştirebilmektedir.
- Kızağın üzerindeki motorlu elektromanyetik takip kafası bir örnek parçanın şeklini takip edebilmektedir. Bu ise kesme aletine her türlü karmaşık şeklin kopyalanmasını mümkün kılmaktadır.
- Makinalar pantograf tipi kollarla tasarlanmıştır ve böylece doğrudan şekli takip etme yeteneğine sahiptirler
- Oksijenle kesilmiş parçaların her zaman iyi bir kopyalama kalitesinde olmasını basit ve aynı zamanda hassas bir manyetik takip sistemi garantilemektedir
- Menteşelerin içinde bulunan bilyalı ve iğneli rulmanlar serbest ve sürtünmesiz hareketi garantilemektedir ve daha yüksek bir kesme hassasiyetini mümkün kılmaktadır.
- Kadranlı düğme sayesinde makinanın hızı ayarlanabilmektedir. Takip kafası seçici anahtar sayesinde saat veya aksi yönde hareket ettirilebilmektedir.
- Ostrich modeli ağır hizmet cinsi, temele oturtulabilen, kollu, sağlam şekil kesme makinasıdır. Çok sayıda kopyalama işlemine uygun, ve bilhassa vardiyalı imalat için uygun, sağlam bir kesme makinasıdır.
- Mini-Ostrich modeli ise hafif yapılı, taşınabilir, fabrika içi ve dışında her türlü uygulamaya uygun, sağlam bir kesme makinasıdır.

Teknik Özellikler:

Model:	Mini-Ostrich	Ostrich
Kesme alanı:	30 - 740 mm arası (şayet parça tutucuya sıkıştırıldıysa) 700 - 2000 mm arası (şayet parça merkez şafta sıkıştırıldıysa)	15 - 1150 mm çaplı her türlü şekil
Azami kesim kalınlığı:	180 mm	300 mm
Azami düz kesim uzunluğu:	--	2000 mm
12.7 mm takip ediciyle kesim hızı:	100 - 750 mm/dakika arası	60 - 700 mm/dakika arası
Elektrik motoru:	küçük boy elektrik motoru	küçük boy elektrik motoru
Hız kontrolü:	Ayarlanabilir	Ayarlanabilir
Kesme aleti:	Asetilen / LPG 'ye uygun enjektör tipi	Asetilen / LPG 'ye uygun enjektör tipi
Gaz bağlantısı (yakıt LH & oksijen RH):	1/4" G	3/8" G
Brüt ağırlık:	80 kg	325 kg
Ölçüler (m):	1.1 x 0.7 x 0.5	1.27 x 1.32 x 1.83
Taşıma hacmi (m³):	0.40	3.10

Standart Donanım:

Kesme aleti tutucusu, ağızlık seti (2 adet), çek-valf seti, elektrik sigortası seti, sıkıştırıcı seti, ağızlık temizleme seti, bir takip etme makaraları seti (2 adet), 1S2g oksijen basınç regülatörü, 1S2g asetilen basınç regülatörü, yakıt için kırmızı hortum (10 m), oksijen için mavi hortum (10 m), hortumları sabitlemek için hortum kıskaçları (8 adet), gaz çakmağı, silindir anahtarı, silindir sıkıştırma seti, eldiven, koruma gözlüğü, karşı ağırlık (sırf Mini-Ostrich için), 'T' parçalar (2 adet),kesim masası, demir döküm kancalar (sırf OSTRICH için)

Oksijenli Taşınır Kesme Makinaları

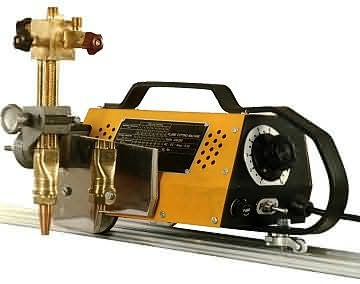

Model: Oxy-1

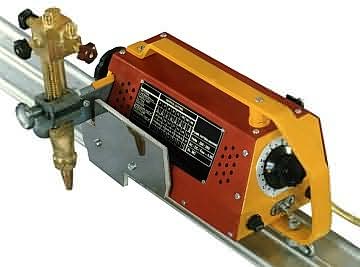

Model: Oxy-H

Donanım Özellikleri:

- Düz sürüş için dinamik dengelenmiş armatür
- Makinanın hızı kesim sırasında yükseltilip düşürülebilmektedir
- Motor küçük ebatlı şanzımanlı tiptir ve ileri ve geri hareket özelliğine sahiptir
- Oxy-H modelinde iç gövde asbestle kaplıdır ve devreler cam elyafla yalıtılmıştır

Teknik Özellikler:

Model:	Oxy-1	Oxy-H
Kesme kapasitesi:	5 - 90 mm arası	5 - 180 mm arası
Eğim:	0^o - 45^o arası	0^o - 90^o arası
Düz kesimler:	1.8 m ve katları	1.8 m ve katları
Dairesel kesim (çap):	75 - 1200 mm arası	75 - 1500 mm arası
Kesme hızı:	80 - 800 mm/dakika arası (ayarlanabilir)	60 - 600 mm/dakika arası (ayarlanabilir)
Azami kesim aleti ayarı: Yatay:	85 mm	85 mm
Azami kesim aleti ayarı: Dikey:	70 mm	70 mm
Elektrik motor:	0.74/15 kW 'lık AA/DA motoru	0.74/15 kW 'lık AA/DA motoru
Şanzıman oranı:	1:288	1:576
Kesme aleti:	Asetilen / LPG 'ye uygun enjektör tipi	Asetilen / LPG 'ye uygun enjektör tipi
Gaz bağlantısı (yakıt LH & oksijen RH):	1/4" G	1/4" G
Net ağırlık:	9.5 kg	12 kg
Ebatlar (m):	0.43 x 0.25 x 0.22	0.48 x 0.25 x 0.22
Taşıma hacmi (m³):	0.03	0.03

Standart Donanım:

Tutuculu kesme aleti, alüminyum ray (1.8 m), dairesel kesim tertibatı, çek valf seti, sıkıştırıcı seti, ağızlık seti, elektrik sigorta seti

Oksijenli Yuvarlak Kesme Makinaları

<p><a href="../brochure_form.htm?096">Broşür talep formu</a></p>
Model: Circle Cut

Donanım Özellikleri:

- Taşınabilir, hafif ve kurulması kolay
- Özel merkezleme kılavuzu sayesinde daha hızlı üretime geçme imkanı sunulmaktadır
- Makina motorludur, fakat kavramayı devre dışı bırakarak el ile de kullanılabilmektedir
- Motor yatay ve dikey dişli raylı ve sürgülüdür, bu ve ölçüm göstergesi sayesinde çaplar hızlı bir şekilde ayarlanabilmektedir

Teknik Özellikler:

Model:	Circle Cut
Etkili daire çapları:	25 mm - 610 mm arası
Plaka kalınlığı:	yumuşak çelikte 180 mm'ye kadar
Tahrik sistemi:	Motorlu
Kesme aleti:	Asetilen / LPG 'ye uygun enjektör tipi
Azami kesim aleti ayarı: Yatay:	300 mm
Azami kesim aleti ayarı: Dikey:	50 mm
Gaz bağlantısı (yakıt LH & oksijen RH):	3/8" G
Net / brüt ağırlık:	35 / 55 kg
Ebatlar (m):	0.69 x 0.48 x 0.74
Taşıma hacmi (m³):	0.25

Standart Donanım:

Kesme aleti, dikey ve yatay dişli rayı, merkez kılavuz, gaz hortumları, 3/8" G gaz bağlantısı, sıkıştırıcı seti, ağızlık seti, elektrik sigorta seti, ağızlık temizleme seti

Oksijenli Boru Kesme Makinaları

El kullanımı için boru kesme makinası

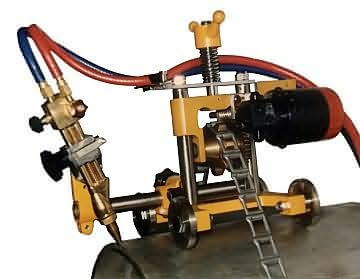

Motorlu boru kesme makinaları

Donanım Özellikleri:

- Hafif, taşınabilir, dayanıklı zincir tipi boru kesme makinaları
- El kullanım ve motorlu tip olarak mevcut
- Zincirin uzunluğunu ayarlayarak makine 150 mm ve daha fazla çaplı boruları kesebilmektedir
- Kesme saat yönünde veya aksi yönde makinanın her iki tarafından yapılabilmektedir
- Uygun ağızlığın takılmasıyla makina kolayca 5 - 50 mm arası kalınlıkta boruları kesebilmektedir
- Kesme aletinde uygun açının ayarlanmasıyla makina 45^o ye kadar eğimleri kesebilmektedir
- Kesme aleti borunun üzerinde yatay ve dikey yönde dişli ray tertibatı sayesinde kolayca ayarlanabilmektedir
- Makina plazma kesme aletiyle aynı zamanda paslanmaz çeliğin veya demir dışı metallerden yapılmış boruların kesiminde kullanılabilmektedir (plazma kesiciyi tutacak tertibat aksesuar olarak mevcuttur)
- Motorlu tip uzaktan kumandalıdır

Teknik Özellikler:

Etkili boru çapı:	150 - 600 mm
Borunun duvar kalınlığı:	5 - 50 mm
Kesme şekilleri:	Kareler ve 45^o 'e kadar eğimler
Tahrik sistemi:	El kullanımlı makina (makinanın içinde) Motorlu makine (motorlu makina)
Kesme aleti:	Asetilen / LPG 'ye uygun enjektör tipi
Azami yatay kesim aleti ayarı:	70 mm
Azami dikey kesim aleti ayarı:	200 mm
Gaz bağlantısı (yakıt LH & oksijen RH):	1/4" G
Net / brüt ağırlık:	9 / 20 kg (zincirsiz olarak)
Ebatlar (m):	0.25 x 0.25 x 0.4
Taşıma hacmi (m³):	0.03
	(el kumandalı) (motorlu)

Standart Donanım:

Tutuculu kesme aleti, 3 m bağlama zinciri, ağızlık seti (2 adet), çek valf seti, sıkıştırıcı seti, ağızlık temizleme seti, 1S2g oksijen basınç regülatörü, 1S2g asetilen basınç regülatörü, yakıt için kırmızı hortum (10 m), oksijen için mavi hortum (10 m), hortumları sabitlemek için hortum kıskaçları (8 adet), gaz çakmağı, silindir anahtarı, silindir gerici seti, eldiven, koruma gözlüğü, uzaktan kumanda (1 set, sadece motorlu tipte)
