| Sütunlu Matkap Tezgahları | Radyal Matkap Tezgahları |

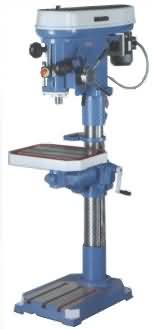

 Model: SI - A / 2 Kayış kasnak mekanizmalı Sütunlu Matkap Tezgahı |  Model: SI - 40 / 1 Şanzımanlı Sütunlu Matkap Tezgahı |  Model: SI - 4 Kayış kasnak mekanizmalı ve el beslemeli Sütunlu Matkap Tezgahı |  Model: SEW / S - 25 Kayış kasnak mekanizmalı ve el beslemeli Sütunlu Matkap Tezgahı |
Sütunlu Matkap Tezgahların Teknik Özellikleri:
| Sütunlu Matkap Tezgahların Modelleri: | SI - A / 2 | SI - 40 / 1 |
| Sütunlu matkap tezgah tipi: | Otomatik beslemeli ve kayış kasnak mekanizmalı | Otomatik beslemeli ve şanzımanlı |
| Delme kapasitesi (mm): | 40 | 40 |
| Mors koniği: | MK4 | MK4 |
| Mil hareket yolu (mm): | 215 | 215 |
| Mil hız adedi: | 8 | 8 |
| Mil devir hızı (devir/dakika): | 75 - 2070 | 90 - 1000 |
| Otomatik besleme hızı adedi: | 2 | 2 |
| Besleme hızları (mm / devir): | 0.08 - 0.04 | 0.08 - 0.04 |
| Sütun mil merkezi arası mesafe (mm): | 305 | 305 |
| Mil ayak arası mesafe (mm): | 1040 | 1040 |
| Mil masa arası mesafe (mm): | 515 | 515 |
| Sütun çapı (mm): | 130 | 130 |
| Ayak ölçüleri (makine alanı) (mm): | 490 x 470 | 490 x 470 |
| Masa ölçüleri (mm): | 435 x 435 | 435 x 435 |
| Delme motorun gücü (kW): | 1.1 | 1.3 / 1.8 (2 hızlı) |
| Yaklaşık net / brüt ağırlık (kg): | 400 / 500 | 500 / 600 |
| Yaklaşık taşıma ebatları (mm): | 1140 x 650 x 1950 | 925 x 650 x 2330 |
| Yaklaşık taşıma hacmi (m3): | 1.45 | 1.40 |
 | |
| Sütunlu Matkap Tezgah Modelleri: | SEW / S - 25 | SI - 3 | SI - 4 |
| Sütunlu matkap tezgah tipi: | Kayış kasnaklı ve el beslemeli | Kayış kasnaklı ve el beslemeli | Kayış kasnaklı ve el beslemeli |
| Delme Kapasitesi (mm): | 25 | 40 | 32 |
| Mil ucu (Mors koniği): | MK3 | MK4 | MK3 |
| Mil hareket yolu (mm): | 185 | 215 | 170 |
| Mil hız adedi: | 8 | 8 | 8 |
| Mil devir hızı (devir/dakika): | 73 - 1800 | 75 - 2070 | 75 - 2070 |
| Besleme: | El ile | El ile | El ile |
| Sütun mil merkezi arası mesafe (mm): | 255 | 305 | 280 |
| Mil ayak arası mesafe (mm): | 1050 | 1040 | 1045 |
| Mil masa arası mesafe (mm): | 650 | 515 | 625 |
| Sütun çapı (mm): | 87.60 | 130 | 114 |
| Ayak ölçüleri (makine alanı) (mm): | 350 x 325 | 490 x 470 | 390 x 390 |
| Masa ölçüleri (mm): | 345 x 345 | 435 x 435 | 390 x 390 |
| Delme motorun gücü (kW): | 0.74 | 1.1 | 1.1 |
| Yaklaşık net / brüt ağırlık (kg): | 190 / 235 | 300 / 400 | 250 / 310 |
| Yaklaşık taşıma ebatları (mm): | 950 x 500 x 1525 | 1140 x 650 x 1950 | 1050 x 600 x 1900 |
| Yaklaşık taşıma hacmi (m3): | 0.75 | 1.45 | 1.20 |
| | |
Sütunlu Matkap Tezgahların Standart Donanımı: Elektrik motor, starter, sütunlu matkap tezgah aynası ve mili.
 Model: SMT 40 / 1000 Şanzımanlı Radyal Matkap Tezgahı |  Model: SMTR - 2 Kayış kasnak tahrikli Radyal Matkap Tezgahı |
Radyal Matkap Tezgahların Teknik Özellikleri:
| Radyal Matkap Tezgah Modeli: | SMT 40 / 1000 | SMTR - 2 |
| Delme kapasitesi (mm): | 40 mm | 38 mm |
| Mil ucu (Mors koniği): | MK4 | MK4 |
| Mil hareket yolu (mm): | 175 mm | 220 mm |
| Mil hız adedi: | 8 | 8 |
| Mil devir hızı (devir/dakika): | 90 - 1000 | 62 - 1980 |
| Otomatik besleme hızı adedi: | 2 | 2 |
| Besleme hızları (mm / devir): | 0.20 - 0.10 | 0.08 - 0.04 |
| Delme yarı çapı (azami / asgari): | 1125 / 505 mm | 895 / 440 mm |
| Sütun mil arası mesafe (azami / asgari): | 1020 / 400 mm | 810 / 360 mm |
| Mil ayak arası mesafe (azami / asgari): | 1180 / 380 mm | 930 / 230 mm |
| Sütun çapı: | 210 mm | 165 mm |
| Kolunun tahrikli dikey hareket mesafesi: | 800 mm | -- |
| Delme kafasının yatay hareket mesafesi: | 635 mm | -- |
| Azami delme kafası hareket mesafesi: | -- | 450 mm |
| Kolun dönme açısı sola / sağa: | -- | 90o |
| Kutu masa ebadı (U x G x Y) (mm): | 510 x 380 x 355 | 380 x 300 x 300 |
| Ayak plakası ebadı (U x G x Y) (mm): | 1625 x 850 x 180 | 1250 x 760 x 150 |
| Çalışma alanı: | 1010 x 690 mm | 820 x 610 mm |
| ‘T’ oluk adedi / ölçüsü: | 3 / 16 mm | 4 / 16 mm |
| Delme motor gücü: | 1.5 kW (1400 / 2800 devir/dakika) | 1.1 kW |
| Kolu kaldırma motor gücü: | 0.74 kW | 0.37 kW |
| Yaklaşık net / brüt ağırlık (kg): | 1500 / 1800 | 1500 / 1800 |
| Yaklaşık taşıma ebatları (mm): | 1750x1000x2000 | 1250x1550x2000 |
| Yaklaşık taşıma hacmi (m3): | 3.50 | 3.90 |
| |
Radyal Matkap Tezgahların Standart Donanımı: Elektrik motorlar, starter, kutu tipi masa, radyal matkap tezgahı aynası ve mili, soğutma sıvısı pompası.
Ağır Radyal Matkap Tezgahları
 Model: ADM Şanzımanlı Ağır Radyal Matkap Tezgahı |
Ağır Radyal Matkap Tezgahların Teknik Özellikleri:
| Ağır Radyal Matkap Tezgahı Modeli: | ADM-50 | ADM-65 | ADM-75 |
| Yumuşak çelikte delme kapasitesi (mm): | 50 | 65 | 75 |
| Demir dökümde delme kapasitesi (mm): | 60 | 75 | 85 |
| Sütun çapı (mm): | 310 | 355 | 405 |
| Delme yarı çapı (asgari / azami) (mm): | 450 / 1100 | 650 / 1600 | 675 / 1950 |
| Yerden makine yüksekliği (mm): | 2760 | 3170 | 3320 |
| Milden temel plakasına mesafe (mil aşağı doğru konumdayken) (mm): | 100 | 100 | 100 |
| (mil yukarı doğru konumdayken) (mm): | 1300 | 1600 | 1750 |
| Delme derinliği (mm): | 225 | 325 | 325 |
| Masanın çalışma alanı (mm): | 975 x 655 | 1460 x 845 | 1735 x 940 |
| Teme plakasının ölçüleri (mm): | 1645 x 835 x 200 | 2370 x 1015 x 210 | 2640 x 1110 x 210 |
| Kutu masanın ölçüleri (mm): | 550 x 400 x 400 | 600 x 450 x 450 | 600 x 450 x 450 |
| Mil hız adedi / aralığı: | 9 / 40 - 790 dev./dak. | 12 / 25 - 930 dev./dak. | 12 / 20 - 740 dev./dak. |
| Mil besleme hız adedi / aralığı: | 3 / 0.08 - 0.18 mm/devir | 6 / 0.10 - 1.25 mm/devir | 6 / 0.10 - 1.25 mm/devir |
| Matkap tutucusu (Mors koniği): | MK5 | MK5 | MK6 |
| Delme motoru (kW): | 2.2 | 3.7 | 5.5 |
| Kolu kaldırma motorun gücü (kW): | 1.5 | 2.2 | 3.7 |
| Net / brüt ağırlık (kg): | 3000 / 3500 | 4800 / 5400 | 6500 / 7200 |
| Yaklaşık taşıma hacmi (m3): | 5.0 | 6.5 | 8.0 |
| | |
'ADM' model ağır radyal matkap tezgahı modellerin çift sütunu mevcuttur (iç sütun ve dış gömlek). Ağır radyal matkap tezgahların dış gömleği iç sütuna bir dizin düz ve konik rulmanla yerleştirilmiştir. Ağır radyal matkap tezgahların döner kolu bu dış gömleğe monte edilmiştir ve böylece kolayca hareket edebilmektedir.
Ağır Radyal Matkap Tezgahların Standart Donanımı: Elektrik motorlar, kontrol panel, kutu tip masa, soğutucu sıvı pompası.
Ağır Radyal Matkap Tezgahların Aksesuarları: Hidrolik sıkıştırma tertibatı (Ağır radyal matkap tezgahı bir düğmeye basarak uzunlamasına, dikey ve yatay hareket etmektedir. Ağır radyal matkap tezgahlarını kilitlemek için hidrolik güç ünitesi kolun içine monte edimilştir).
