Töreci Makine

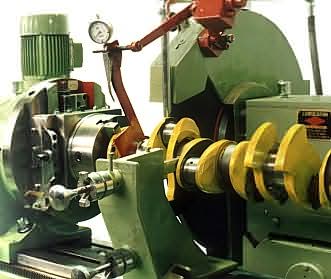

Krank Mili Taşlama Tezgahları

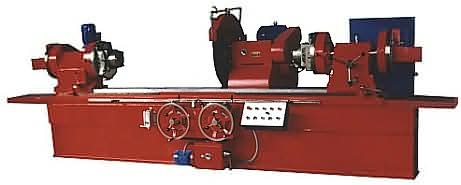

Model - H-25, 1500 mm Elden Hareketli Krank Mili Taşlama Tezgahı

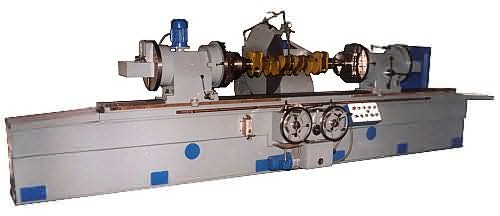

Model - H-27, 2100 mm Otomatik Mekanik Hareketli Krank Mili Taşlama Tezgahı

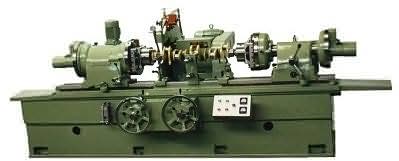

Model - H-29, 3000 mm Otomatik Mekanik Hareketli Krank Mili Taşlama Tezgahı

Teknik Özellikler:

- Tezgahlar uluslararası ISI standartlarına uygun olarak test edilmiştir.
- Uygun işlenmiş döküm parçaları ömür boyu hassasiyet garantilemektedir.
- Tekerlek kafası, çalışma kafası ve punta başı sertleştirilmiş ve hassas taşlanmış özel çelikten imal edilmiştir ve böylece uzun ömürlü olmaları garantilenmiştir.
- Tekerlek kafası, çalışma kafası ve punta da yüksek kaliteli açısal rulmanlar mevcuttur.
- Dişliler alaşımlı çelikten imal edilmiştir ve azdırma tezgahı üzerinde işlenmiştir.
- Bronz yatakların ve milin uzun ömrünü sağlamak için tekerlek baş kısmında otomatik yağlama sistemi mevcuttur.
- Konik masa sayesinde kesme sıvısının kolayca toplanması sağlanmaktadır


Teknik Veriler:

MODEL H-23 H-24 H-49 H-25 H-26 H-27 H-28 H-48 H-29
Ebat (mm) 762 1016 1220 1524 1830 2130 2290 2640 3050
Azami taşlama uzunluğu (mm) 750 1000 1200 1500 1800 2100 2250 2600 3000
Çeneler arası azami mesafe (mm) 650 900 1100 1400 1700 2000 2150 2500 2900
Krank milin azami ağırlığı (kg): 30 50 60 80 100 125 150 200 300
Taşlama yüksekliği (mm): 300 400 400 500 500 650 650 650 660
Azami strok (mm): 150 175 175 225 225 280 280 280 280
Merkezlerin masadan yüksekliği (mm): 165.0 212.5 212.5 262.5 262.5 337.5 337.5 337.5 342.5
Çalışma kafası milin devir hızı (devir/dakika): 27-41-61 27-41-61 27-41-61 27-41-61 27-41-61 27-41-61 27-41-61 18-27-41 18-27-41
Taşlama taşı devir hızı (devir/dakika): 1000 1000 950 950 950 750 750 750 700
Masanın hızlı hareketi (mm / devir): 10 10 10 10 10 10 10 10 10
Tekerlek kafasının yavaş besleme hızı (mm / devir): 0.250 0.125 0.125 0.125 0.125 0.125 0.125 0.125 0.125
Tekerlek kafasının hızlı besleme hızı (mm / devir): 12.50 6.25 6.25 6.25 6.25 6.25 6.25 6.25 6.25
Taşlama taşın çapı x genişliği (mm): 500 x 19 600 x 22 650 x 25 650 x 25 650 x 25 800 x 25 800 x 25 800 x 25 800 x 25
Taşlama taşı merkez deliğin çapı (mm): 150 150 200 200 200 200 200 200 200
Punta ucu hareket mesafesi (mm): 35 50 75 87.5 87.5 87.5 87.5 87.5 75
Tekerlek kafası motor gücü (kW): 2.2 2.2 2.2 3.7 3.7 5.5 5.5 5.5 5.5
Çalışma kafası motor gücü (kW): 0.74 0.74 0.74 0.74 0.74 1.5 1.5 1.5 1.5
Soğutma sıvısı pompası motor gücü (kW): 0.07 0.07 0.07 0.07 0.07 0.07 0.07 0.07 0.07
Soğutma sıvısı pompası kapasitesi (litre / dakika): 18 18 18 18 18 18 18 18 18
Makinenin toplam uzunluğu (mm): 2100 2550 3000 3400 3700 4300 4500 4900 6000
Makinenin toplam genişliği (mm): 1150 1550 1550 1650 1650 1825 1825 1825 1980
Makinenin toplam yüksekliği (mm): 1400 1500 1500 1500 1500 1600 1600 1600 1625
Gerekli çalışma alanı (U x G) (mm): 3000 x 2000 4000 x 2500 4500 x 2500 5400 x 2800 6000 x 2800 6500 x 3250 7150 x 3250 7500 x 3250 9150 x 3250
Yaklaşık net ağırlık (kg): 2200 2700 3000 4000 4200 5000 5100 5500 7000
Yaklaşık brüt ağırlık (kg): 3200 3500 3800 5000 5200 6300 6500 7000 8500
Taşıma ölçüleri (U x G x Y) (mm): 2400 x
1300 x
1600
2750 x
1650 x
1600
3200 x
1650 x
1600
3550 x
1800 x
1750
3750 x
1800 x
1750
4450 x
2025 x
1850
4450 x
2025 x
1850
4750 x
2025 x
1850
5900 x
2100 x
1900
Yaklaşık taşıma hacmi (m3): 5.00 7.50 8.50 11.00 12.00 16.50 16.65 17.50 23.55
Ürün Kodu: 212306 212362 212608 212390 212444 212472 212500 212582 212554
  Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın


Standart Donanım:


Ölçme Cihazlı Krank Mili Merkezleme Tertibatı

Sabit Kitleme Tertibatı

Tekerlek Dengeleme Sehpası ve Donanımı

220, 380, 400 veya 440 V, 50 ve 60 Hz, trifaz için elektrik motorlar dahil komple elektrik donanım (çalışma kafası, tekerlek kafası ve soğutma pompası için). Diğer elektrik donanım da mevcuttur.
1 adet ölçme cihazlı krank mili merkezleme tertibatı.
1 adet üniversal çeneli ve iki ofset kafadan oluşan sistemin kurulumu.
2 adet sabit kitleme tertibatı.
1 adet tekerlek yüzeyi, yan ve yarı çap tesviye tertibatı.
1 adet elmas uçlu tesviye takımı.
1 adet göbekli taşlama taşı.
1 adet taşlama taşı balans ayar tertibatı.
1 soğutma sıvısı depolu soğutma sistemi.
1 set balans ağırlıkları.
1 set sıvı sıçramalarına karşı koruma tertibatı.


Yarı Çap Tesviye Tertibatı

Yan Tesviye Tertibatı


Aksesuar:


Otomatik Boyut Ölçer

Puntalı Taşlama için Tertibat

Kayışlı Perdahlama Aleti

a) 75-125 mm kapasiteli otomatik boyut ölçer.
b) Puntalı taşlama tertibatı.
c) 0.37 kW 'lık motorlu ve kayışlı perdahlama aleti.
d) 19, 22, 25 mm genişlikte taşlama taşları.
e) Taşlama taşı göbeği.
f) Tesviye cihazı.
g) Strok uzunluğu ölçme cihazı.
h) Elmas uçlu tesviye takımı.
i) Otomatik yağlama pompası (el kumandalı).
j) Tekerlek kafasının otomatik hareket tertibatı.
k) Kızağın otomatik hareket tertibatı (masa).
l) Tekerlek kafası için hidrolik hareket tertibatı.
m) Sırf kızak için hidrolik hareket tertibatı (masa).
n) Tekerlek kafası ve kızak için hidrolik hareket tertibatı.

  Hidrolik Besleme için Hidrolik Ünite
